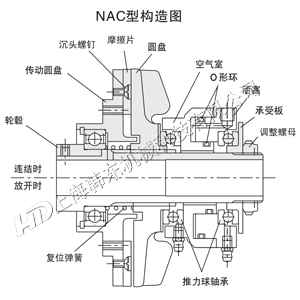

軸向氣動離合器工作原理是怎么樣的?NAC通軸式氣動離合器工作原理:
在接通氣路后,活塞推動圓盤(如下圖)壓緊摩擦片,使離合器結合;斷開氣路,會在復位彈簧的作用下,圓盤和摩擦片分開,使離合器放開,這款產品的摩擦片為半開式的,方便更換。

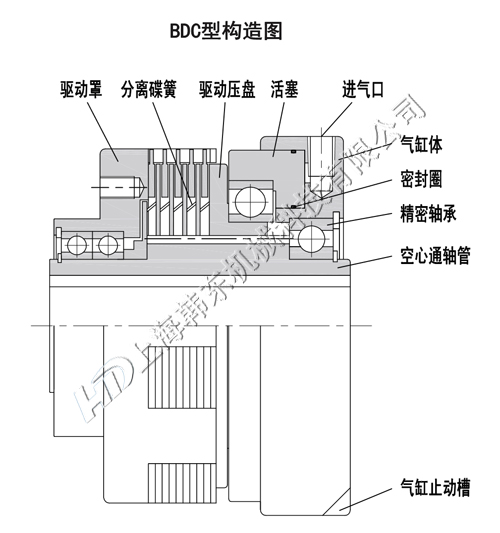

BDC與NAC不同,在接通氣路后,活塞推動驅動壓盤(如下圖)推動多組銅基摩擦片和鋼片,沿著空心通軸管外花鍵進行軸向移動,并相互壓緊使離合器結合,其動力是由多組銅基摩擦片和驅動罩來輸出的。在斷氣之后,銅基摩擦片和鋼片就會在分離碟簧復位力的作用下復位分離,使離合器斷開。

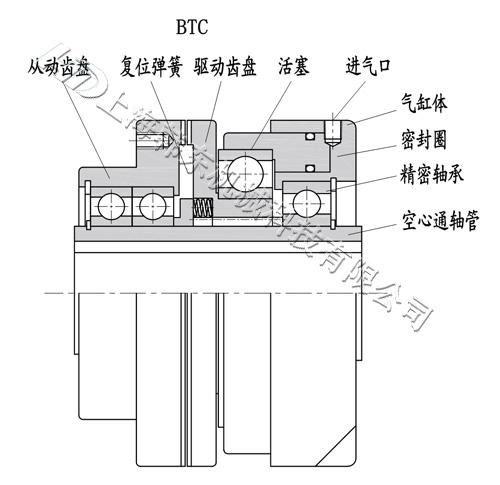

在接通氣路之后,活塞會推動驅動齒盤直到壓緊從動齒盤,并且兩齒盤端面齒嵌合使離合器結合,動力經由從動齒盤傳出;在切斷氣路后,主動齒盤會在復位彈簧回復力作用下與從動齒盤分離,端面齒脫開使離合器斷開。
