鉗盤式制動器有哪些類型?
瀏覽: 發布日期:2018年-08月-31日 17時:18分:51秒
鉗盤式制動器是靠圓盤間的摩擦力實現制動的制動器﹐主要有全盤式和點盤式兩種類型。

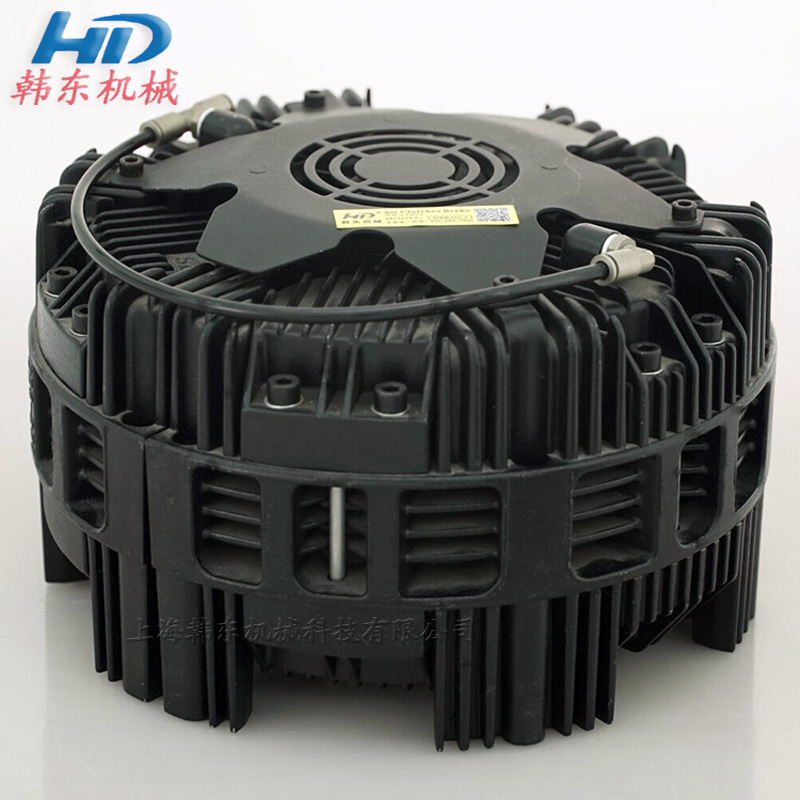

全盤式制動器﹕由定圓盤和動圓盤組成。定圓盤通過導向平鍵或花鍵聯接于固定殼體內﹐而動圓盤用導向平鍵或花鍵裝在制動軸上﹐并隨軸一起旋轉。當受到軸向力時﹐動﹑定圓盤相互壓緊而制動。這種制動器結構緊湊﹐摩擦面積大﹐制動力矩大﹐但散熱條件差。為增大制動力矩或減小徑向尺寸﹐可增多盤數和在圓盤表面覆蓋一層石棉等摩擦材料。

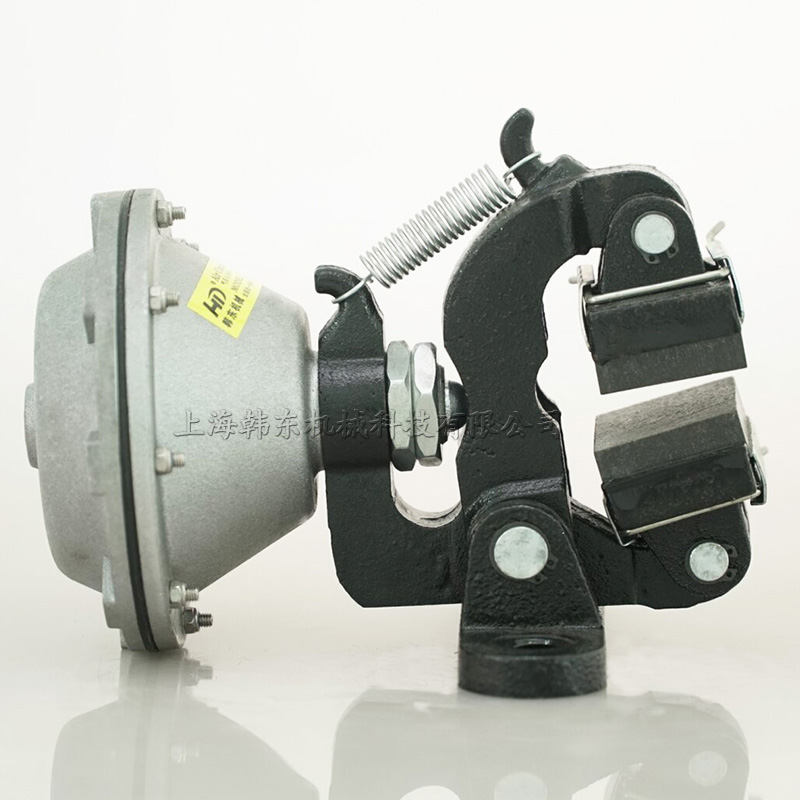

點盤式制動器﹕制動塊通過液壓驅動裝置夾緊裝在軸上的制動盤而實現制動。為增大制動力矩﹐可採用數對制動塊。各對制動塊在徑向上成對布置﹐以使制動軸不受徑向力和彎矩。點盤式制動器比全盤式制動器散熱條件好﹐裝拆也比較方便。盤式制動器體積小﹑質量小﹑動作靈敏﹐較多地用於起重運輸機械和捲揚機等機械中。
