牙嵌式離合器工作原理及其組成
瀏覽： 發布日期：2018年-08月-10日 17時:14分:42秒

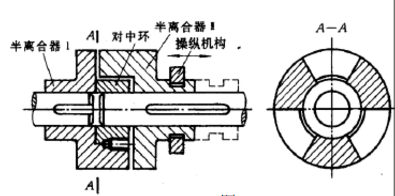

牙嵌離合器是由兩個端面帶牙的半離合器所組成，其中一半離合器固聯在主動軸上，另一半離合器Ⅱ用導鍵（或花鍵）與從動軸聯接。
通過操縱機構可使離合器Ⅱ沿導鍵作軸向運動，兩軸靠?jī)蓚€(gè)半離合器端面上的牙嵌合來聯接。為了使兩軸對中，在半離合器Ⅰ固定有對中環，而從動軸可以在對中環中自有地轉動。
牙嵌離合器常用的牙型有三角形、矩形、梯形、鋸齒型等，其徑向剖面如圖所示。三角形牙多用于輕載的情況，容易接合、分力，但牙齒強度較低。矩形牙不便于接合、分離也困難，僅用于靜止時手動接合。
梯形牙的側面制成α＝2º～8º的斜角，牙根強度較高，能傳遞較大的轉矩，并可補償磨損而產生的齒側間隙，接合與分離比較容易，因此梯形牙應用較廣。
三角形、矩形、梯形牙都可以作雙向工作，而鋸齒型牙只能單向工作，但它的牙根強度很高，傳遞轉矩能力最大，多在重載情況下使用。
