AH磨礦機氣胎離合器構造及工作原理簡述
瀏覽： 發布日期：2018年-05月-09日 17時:51分:44秒

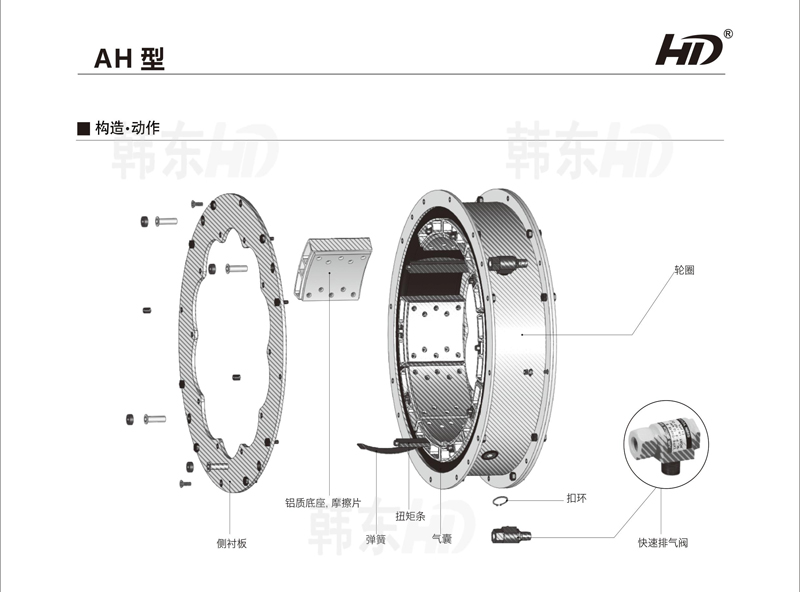

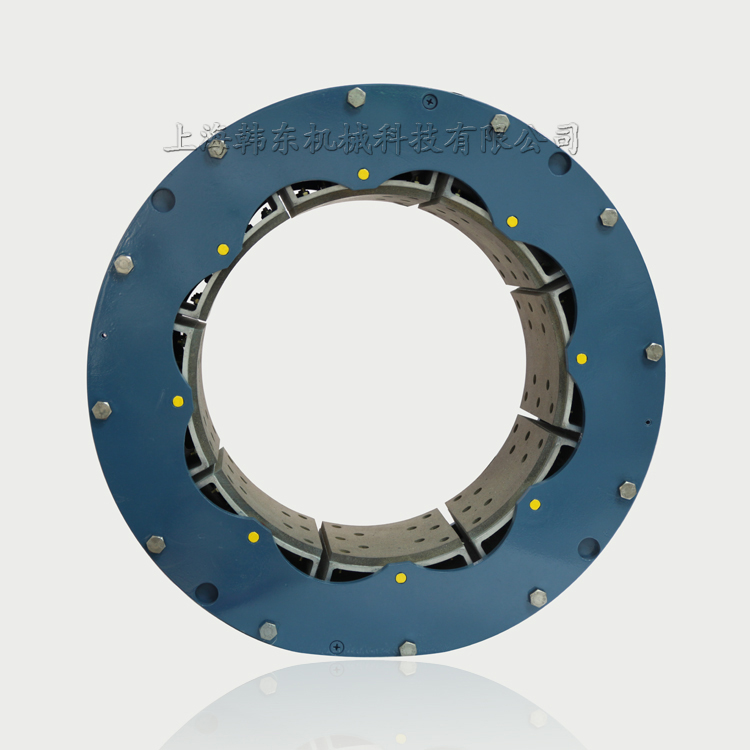

AH磨礦機氣胎離合器橡膠氣胎被包裹在鉆有孔的鋼制輪緣中,安裝在驅動部件上.向氣胎內施加氣壓,氣胎膨脹,均勻地推動摩擦瓦組件,抱緊與從動元件連在一起的摩擦輪轂上.摩擦瓦組件由裝在鋁制墊板上的摩擦片構成,由固定在側板上的力矩桿導向.力矩從驅動軸開始,通過安裝離合器的部件（通常為鐵制法蘭）、輪緣側板結構,再由力矩桿傳給墊板和摩擦材料,這樣力矩就經摩擦副傳到了安裝在從動軸上的部件上（離合器輪轂及其安裝部件）。釋放驅動氣壓，在釋放彈簧和離心力的作用下離合器分離。另一種稱作分離約束式的軸向鎖緊裝置.安裝在離合器輪緣上,由銅制耐摩墊片緊靠在離合器輪轂上,限制軸向移動.當離合器完全抱合時,摩擦輪轂與離合器摩擦片之間沒有相對運動.
有些情況下,法蘭和離合器可能安裝在從動軸而不是主動軸上,通常用于磨機驅動系統的改造.在小齒輪軸上而非電機軸上鉆孔以供氣,在此情況下,力矩傳遞方向與上述相反.離合器安裝在帶有滑動軸承的電機軸上,軸向鎖緊裝置保證電機軸工作狀態下處于磁力線中心,韓國豪沃斯提供摩擦鼓直徑從 11.5 英寸到 66 英寸的離合器,產品型號指示了摩擦輪轂的名義直徑、離合器型號和摩擦材料的寬度.例如：型號“AHW-38”表示磨擦鼓名義直徑為 38 英寸.
